概述
非牛頓流體的粘度測量與數(shù)據(jù)解讀是流變學分析的核心難點。這類流體的粘度不僅受溫度影響，還與剪切速率、剪切時間等動力學參數(shù)密切相關(guān)。實驗數(shù)據(jù)顯示，當剪切速率從10s?1增至1000s?1時，假塑性流體的表觀粘度可能下降50-80%，而膨脹性流體則會出現(xiàn)20-150%的粘度增長。本文將從流變曲線特征、本構(gòu)模型擬合、多尺度數(shù)據(jù)分析三個維度，系統(tǒng)闡述非牛頓流體測量數(shù)據(jù)的科學解讀方法，為工藝優(yōu)化和質(zhì)量控制提供技術(shù)支撐。

一、流變曲線特征分析

1. 剪切速率掃描曲線

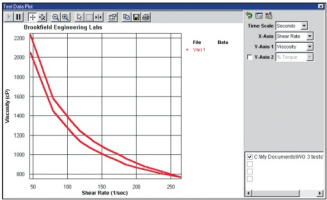

   通過階梯式改變剪切速率（0.1→1000s?1），記錄粘度變化曲線：

• 假塑性流體：呈現(xiàn)負斜率曲線，符合$\eta =K{\dot{\gamma }}^{n?1}$冪律關(guān)系，常見于聚合物溶液（n<1）

• 膨脹性流體：呈現(xiàn)正斜率曲線，多見于高固含量懸浮液（n>1）

• 賓漢流體：存在明顯屈服應(yīng)力${\tau }_0$，需用$\tau ={\tau }_0+K{\dot{\gamma }}^n$模型描述

2. 時間依賴性行為
   恒剪切速率下監(jiān)測粘度隨時間變化：

• 觸變性流體：結(jié)構(gòu)逐漸破壞，粘度持續(xù)下降（如潤滑脂）

• 震凝性流體：結(jié)構(gòu)持續(xù)增強，粘度逐步上升（如某些粘土懸浮液）

3. 動態(tài)振蕩測試
   通過小振幅振蕩剪切（頻率0.1-100rad/s）獲?。?/p>

• 儲能模量$G^{\prime }$與損耗模量$G^{\prime \prime }$的交叉點反映流體特征松弛時間

• 相位角$\delta =ta{n}^{?1}(G^{\prime \prime }/G^{\prime })$可判斷流體以彈性（$\delta <45°$）或粘性（$\delta >45°$）為主導

二、本構(gòu)模型擬合方法

1. 冪律模型應(yīng)用
   對剪切稀化流體，采用$\eta =K{\dot{\gamma }}^{n?1}$擬合：

• 稠度系數(shù)$K$反映流體初始粘度水平

• 流動指數(shù)$n$表征剪切敏感性（$n=1$為牛頓流體）

2. 卡森模型擴展
   適用于含屈服應(yīng)力的流體：
   $\sqrt{\tau }=\sqrt{{\tau }_0}+\sqrt{{\eta }_{\infty }\dot{\gamma }}$
   其中${\tau }_0$為屈服應(yīng)力，${\eta }_{\infty }$為無限剪切粘度

3. 觸變環(huán)分析
   執(zhí)行升-降剪切速率循環(huán)測試：

• 觸變環(huán)面積量化結(jié)構(gòu)破壞/恢復(fù)能力

• 滯后系數(shù)$H=\frac{A_{up}?A_{down}}{A_{up}+A_{down}}$反映觸變強度

三、多尺度數(shù)據(jù)關(guān)聯(lián)技術(shù)

1. 微觀-宏觀關(guān)聯(lián)
   結(jié)合激光共聚焦顯微鏡觀察剪切過程中的結(jié)構(gòu)演變：

• 剪切稀化流體：分子鏈取向?qū)е抡扯认陆?/p>

• 膨脹性流體：顆粒重排形成堵塞結(jié)構(gòu)

2. 溫度-剪切耦合分析
   構(gòu)建WLF-冪律復(fù)合模型：
   $\eta (T,\dot{\gamma })=a_T(T)K{\dot{\gamma }}^{n?1}$
   其中$a_T$為時溫轉(zhuǎn)換因子

3. 工業(yè)過程映射
   將流變數(shù)據(jù)與工藝參數(shù)關(guān)聯(lián)：

• 涂料施工：剪切速率對應(yīng)噴涂速度（2000-5000s?1）

• 注塑成型：粘度恢復(fù)速率決定脫模時間

結(jié)語
非牛頓流體數(shù)據(jù)的準確解讀需要建立"測量-模型-應(yīng)用"的完整技術(shù)鏈條。建議采用階梯式測試程序，先通過剪切掃描確定流體類型，再針對性選擇本構(gòu)模型。未來隨著人工智能技術(shù)的發(fā)展，流變數(shù)據(jù)與工藝參數(shù)的智能匹配將成為新的研究方向。
